一、廠拌再生瀝青混合料拌和——新密瀝青

1、廠拌熱再生瀝青混合料（CPHR）的生產(chǎn)溫度與拌和時間應(yīng)根據(jù)拌和設(shè)備加熱和干燥能力、RAP含水量、再生混合料的級配、新瀝青的粘溫曲線等綜合決定，以不加劇RAP的再老化，并生產(chǎn)出均勻穩(wěn)定的再生瀝青混合料為原則。——新密瀝青

2、RAP在再生機中先加熱至130℃~140℃計量后進入間歇式拌和缸，先與再生劑作用5~10s，然后加入新料，干拌時間一般比普通HMA延長5~10s。然后加入瀝青和礦粉，總拌和時間比普通熱拌瀝青混合料延長15s左右。再生瀝青混合料出廠溫度比普通熱拌瀝青混合料高5~10℃。——新密瀝青

3、拌和后的混合料顏色應(yīng)均勻一致，無花白料。RAM出廠由專人檢查，如發(fā)現(xiàn)結(jié)合料老化、拌和不勻、離析、花白料、混合料降溫過多以及其它影響產(chǎn)品質(zhì)量的情況時，不準出廠，予以報廢。——新密瀝青

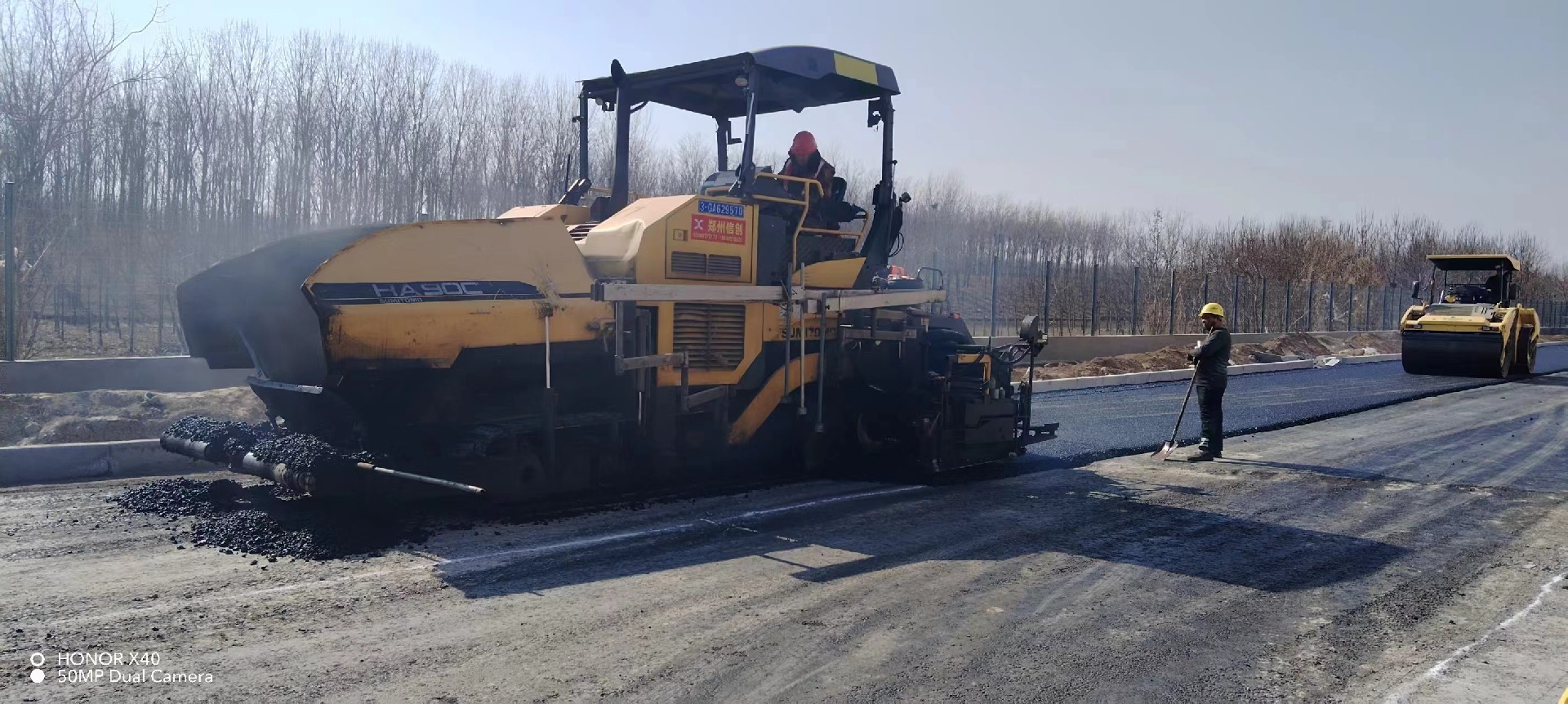

新密瀝青路面施工
