鄭州AC瀝青混合料施工難點(diǎn)解析

盡管AC混合料屬于一種常見(jiàn)的瀝青路面結(jié)構(gòu)類型，但是在施工中還有以下施工難點(diǎn)需要把握。

一、碎石材料質(zhì)量控制不嚴(yán)格——鄭州AC瀝青混合料難點(diǎn)

近年來(lái)，一些項(xiàng)目高度重視SMA、0GFC等新型結(jié)構(gòu)的原材料特別是碎石的加工與管理，但對(duì)AC構(gòu)的原材料不太重視，主要問(wèn)題是:

(1)集料來(lái)源不一，有混雜現(xiàn)象，導(dǎo)致級(jí)配不穩(wěn)定?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

(2)中、下面層集料在施工碾壓時(shí)有被壓碎現(xiàn)象。——鄭州AC瀝青混合料難點(diǎn)

(3)粗、細(xì)集料粉塵顆粒含量有時(shí)超標(biāo)，大多是在集料加工過(guò)程或集料儲(chǔ)運(yùn)中二次污染形成的?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

(4)對(duì)于中、下面層，由于石灰?guī)r強(qiáng)度相對(duì)較小，本身粉塵含量較高，加上堆放、運(yùn)料期間裝載機(jī)的碾壓及拌和過(guò)程中集料間互相磨損，使集料中小于0.075mm顆粒含量增多。——鄭州AC瀝青混合料難點(diǎn)

(5)碎石單粒級(jí)級(jí)配不合格?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

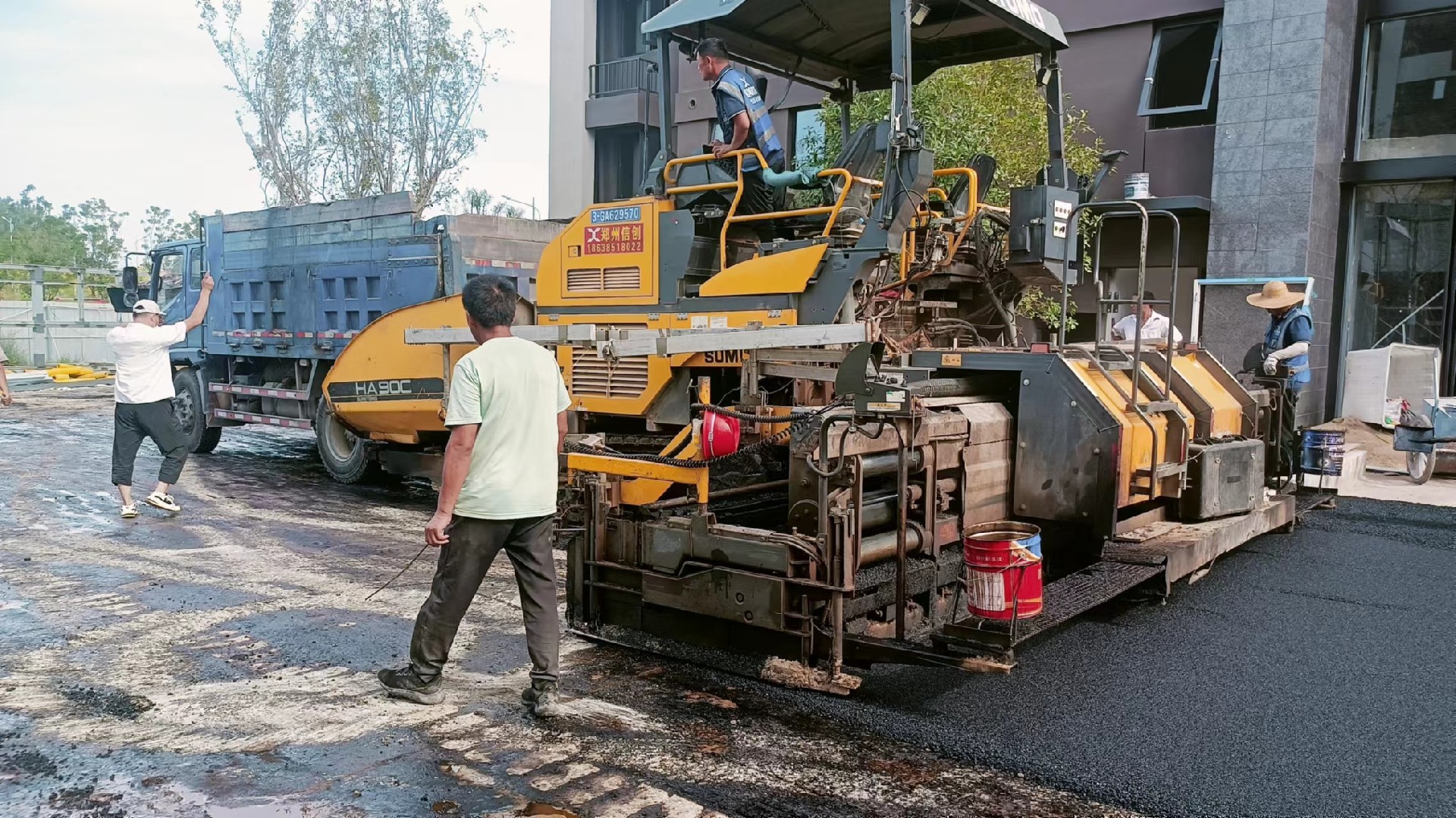

鄭州瀝青攤鋪

二、混合料局部離析——鄭州AC瀝青混合料難點(diǎn)

攤鋪機(jī)的中縫及兩臺(tái)攤鋪機(jī)接縫部位容易產(chǎn)生明顯痕跡，或有滲水現(xiàn)象，特別是AC-20或AC-25中面層接縫部位有明顯痕跡，個(gè)別路段“帶狀離析”較為明顯。

三、混合料碾壓容易推移——鄭州AC瀝青混合料難點(diǎn)

AC類混合料施工中經(jīng)常出現(xiàn)的一個(gè)現(xiàn)象是，混合料碾壓容易推移。由于推移造成混合料表面出現(xiàn)裂紋等，影響密實(shí)度和平整度質(zhì)量。究其原因主要有:

(1)混合料級(jí)配不合理;(2)碾壓速度討快;(3)碾壓溫度過(guò)高;(4)層間處理不好，清掃、灑油質(zhì)量差。

四、輪胎壓路機(jī)容易產(chǎn)生“黏輪”現(xiàn)象——鄭州AC瀝青混合料難點(diǎn)

AC結(jié)構(gòu)的改性瀝青混合料在輪胎壓路機(jī)碾壓時(shí)，瀝青和礦粉的膠結(jié)料會(huì)黏附在輪胎上，而且很難從輪胎上鏟掉。若不及時(shí)清除，碾壓時(shí)會(huì)在混合料表面產(chǎn)生凹槽，影響路面平整和均勻性。解決辦法如下:

(1)經(jīng)常性檢查和更換壓路機(jī)上的刮板或軟毛刷，防止混合料黏結(jié)?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

（2）安排專人在輪胎表面涂抹食用油，。當(dāng)壓路機(jī)碾壓到一定長(zhǎng)度后，輪胎表面與瀝青混合料表面溫度形成“零溫差”時(shí)，就不會(huì)產(chǎn)生黏輪現(xiàn)象?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

減少站輪的其他措施還有:在壓路機(jī)輪胎外側(cè)安裝保溫裝置(俗稱“穿裙子”)，壓路機(jī)作業(yè)時(shí)，瀝青混合料產(chǎn)生的熱空氣對(duì)輪胎有加熱作用，且溫度不易散失?！?strong style="white-space: normal;">鄭州AC瀝青混合料難點(diǎn)

五、混合料終壓應(yīng)及時(shí)——鄭州AC瀝青混合料難點(diǎn)

瀝青混合料終壓應(yīng)及時(shí)，壓路機(jī)不得產(chǎn)生輪跡。

六、橫向接縫黏結(jié)應(yīng)牢固——鄭州AC瀝青混合料難點(diǎn)

橫向接縫處黏結(jié)不牢固，在冬季降溫時(shí)，接縫開(kāi)裂。

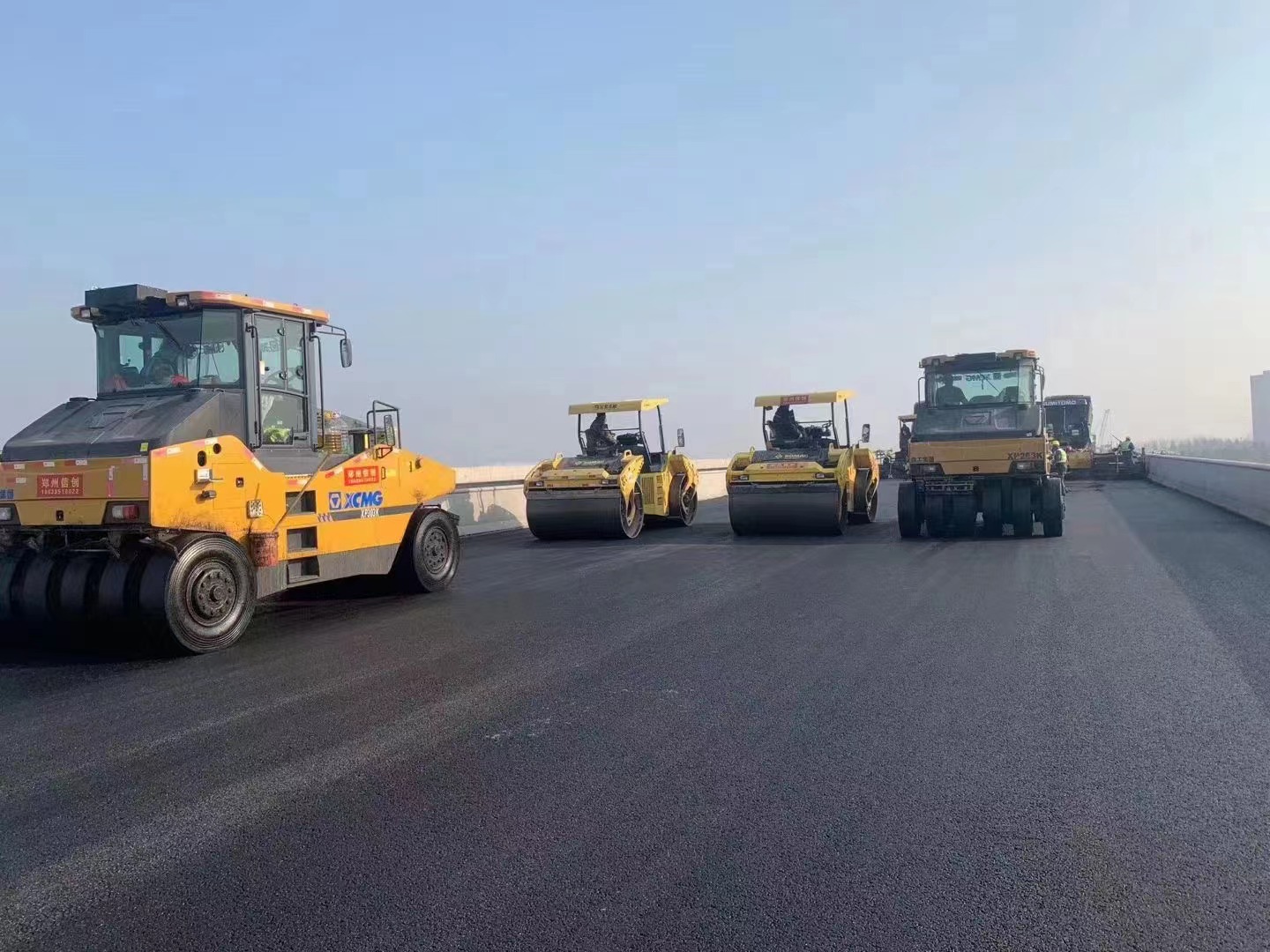

鄭州瀝青施工
